Bag In Bag Out Safety Housing (BIBO) TIẾN PHÁT EPH

Giải Pháp Thay Thế Bộ Lọc An Toàn Cho Phòng Sạch Và Môi Trường Độc Hại

Bag In Bag Out Safety Housing (BIBO) là hệ thống vỏ chứa bộ lọc chuyên dụng được thiết kế nhằm cho phép thay thế bộ lọc nhiễm bẩn mà không làm phát tán bụi độc hại, vi sinh vật, hóa chất hoặc các hạt nguy hiểm ra môi trường bên ngoài.

Hệ thống BIBO TIẾN PHÁT EPH được sử dụng rộng rãi trong các nhà máy dược phẩm, bệnh viện, phòng thí nghiệm sinh học, nhà máy hóa chất, trung tâm nghiên cứu và các khu vực yêu cầu kiểm soát ô nhiễm nghiêm ngặt. Thiết bị giúp bảo vệ người vận hành, môi trường làm việc và đảm bảo tính toàn vẹn của hệ thống lọc khí.

Với thiết kế đạt tiêu chuẩn quốc tế, BIBO Housing TIẾN PHÁT EPH cho phép tháo lắp và thay thế bộ lọc HEPA/ULPA thông qua túi bảo hộ chuyên dụng mà không cần tiếp xúc trực tiếp với bộ lọc đã nhiễm bẩn.

Bag In Bag Out Safety Housing Là Gì?

Bag In Bag Out (BIBO) là phương pháp thay thế bộ lọc trong môi trường kín bằng cách sử dụng túi nhựa bảo hộ đặc biệt được gắn trực tiếp lên cửa thao tác của thiết bị.

Trong quá trình bảo trì:

Bộ lọc cũ được tháo và đưa vào túi bảo hộ kín.
Bộ lọc mới được đưa vào thiết bị thông qua túi bảo hộ.
Người vận hành không tiếp xúc trực tiếp với bụi bẩn hoặc tác nhân nguy hiểm.
Ngăn chặn hoàn toàn nguy cơ phát tán chất ô nhiễm ra môi trường.

Đây là giải pháp bắt buộc đối với các hệ thống HVAC xử lý không khí chứa tác nhân sinh học, hóa chất độc hại hoặc bụi nguy hiểm.

Ưu Điểm Nổi Bật Của BIBO TIẾN PHÁT EPH

Đảm Bảo An Toàn Tối Đa

Thiết kế Bag-In Bag-Out giúp cô lập hoàn toàn bộ lọc nhiễm bẩn trong quá trình bảo trì, hạn chế tối đa rủi ro cho kỹ thuật viên vận hành.

Ngăn Phát Tán Chất Ô Nhiễm

Hệ thống gioăng kín khí và cơ cấu khóa chuyên dụng giúp ngăn chặn bụi, vi sinh vật, hóa chất hoặc các hạt nguy hiểm thoát ra ngoài.

Thay Thế Bộ Lọc Nhanh Chóng

Thiết kế tối ưu cho phép thao tác thay lọc dễ dàng, giảm thời gian dừng hệ thống và chi phí bảo trì.

Kết Cấu Chắc Chắn

Thép sơn tĩnh điện công nghiệp
Inox SS304
Inox SS316L

Đáp ứng yêu cầu làm việc trong môi trường khắc nghiệt và ăn mòn cao.

Tương Thích Nhiều Loại Bộ Lọc

Pre Filter
Fine Filter
HEPA Filter
ULPA Filter
Molecular Filter
Than hoạt tính

Dễ Dàng Mở Rộng Hệ Thống

Có thể thiết kế dạng:

Single Module
Multi Module
Side Access
Top Access
Double-Side Access

Phù hợp với nhiều cấu hình AHU và HVAC khác nhau.

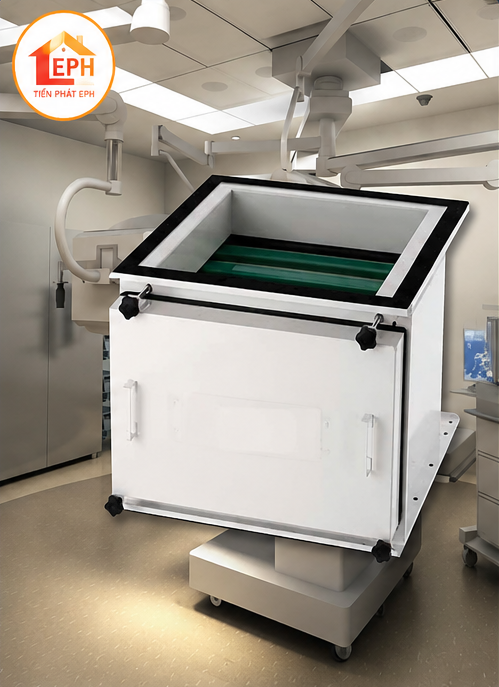

Hình 1: Hệ thống Bag In Bag Out Safety Housing phòng sạch

Giải pháp thay thế bộ lọc an toàn giúp ngăn phát tán bụi độc hại trong quá trình bảo trì.(Nguồn: TIẾN PHÁT EPH)

Cấu Tạo Bag In Bag Out Safety Housing TIẾN PHÁT EPH

1. Vỏ Housing Kín Khí

Được chế tạo bằng thép sơn tĩnh điện hoặc inox, đảm bảo độ bền cơ học và khả năng chống ăn mòn.

2. Cửa Thao Tác BIBO

Trang bị cơ cấu khóa an toàn và mặt bích kết nối túi thay lọc chuyên dụng.

3. Túi Bảo Hộ Safety Bag

Túi PVC hoặc Polyurethane chống rách, chống hóa chất và chịu tải cao.

4. Hệ Thống Kẹp Túi

Cho phép cố định túi chắc chắn trong suốt quá trình thay thế bộ lọc.

5. Bộ Lọc Khí

Tùy theo ứng dụng có thể sử dụng: G4, F7, F8, F9, H13, H14, U15, U16

6. Cổng Kiểm Tra PAO/DOP

Hỗ trợ kiểm tra độ kín và hiệu suất lọc theo tiêu chuẩn phòng sạch.

7. Cổng Đo Chênh Áp

Giám sát tình trạng hoạt động của bộ lọc để lên kế hoạch bảo trì phù hợp.

Nguyên Lý Hoạt Động

Không khí ô nhiễm đi vào hệ thống BIBO thông qua đường ống dẫn khí.

Tại đây, dòng khí lần lượt đi qua các cấp lọc:

Bộ lọc sơ cấp giữ lại bụi thô.
Bộ lọc trung gian giữ bụi mịn.
Bộ lọc HEPA hoặc ULPA loại bỏ các hạt siêu nhỏ.

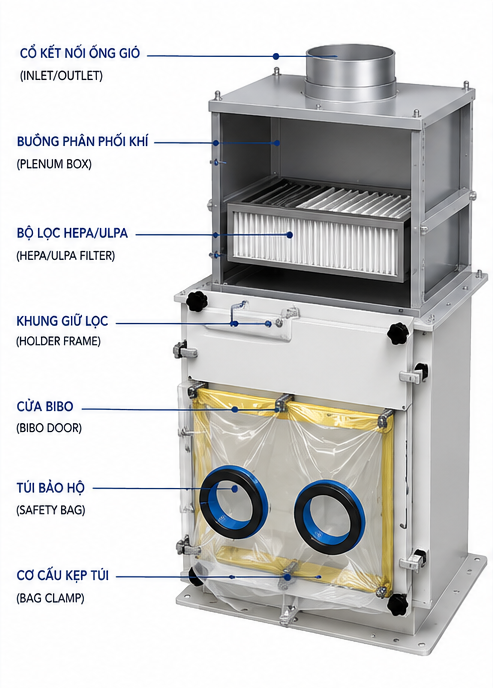

Hình 2: Cấu tạo hệ thống BIBO Housing nhiều cấp lọc (Nguồn: TIẾN PHÁT EPH)

Hệ thống gồm housing kín khí, bộ lọc HEPA và cơ cấu thay lọc bằng túi bảo hộ chuyên dụng.

Không khí sạch sau xử lý được cấp trở lại khu vực sử dụng hoặc thải ra môi trường theo yêu cầu thiết kế.

Khi bộ lọc đạt giới hạn sử dụng, kỹ thuật viên thay thế bộ lọc thông qua túi bảo hộ mà không cần tiếp xúc trực tiếp với bộ lọc nhiễm bẩn.

Ứng Dụng Của BIBO Housing

Nhà Máy Dược Phẩm:

Khu sản xuất thuốc vô trùng
Khu pha chế dược phẩm
Phòng cân nguyên liệu

Bệnh Viện

Phòng cách ly áp lực âm
Khu điều trị bệnh truyền nhiễm
Phòng mổ
ICU

Phòng Thí Nghiệm

BSL-2
BSL-3
BSL-4

Nhà Máy Hóa Chất

Khu sản xuất hóa chất độc hại
Khu xử lý dung môi

Công Nghệ Sinh Học

Phòng nghiên cứu vaccine
Phòng nuôi cấy tế bào

Nhà Máy Điện Tử

Cleanroom sản xuất bán dẫn
Nhà máy vi mạch
Nhà máy pin lithium

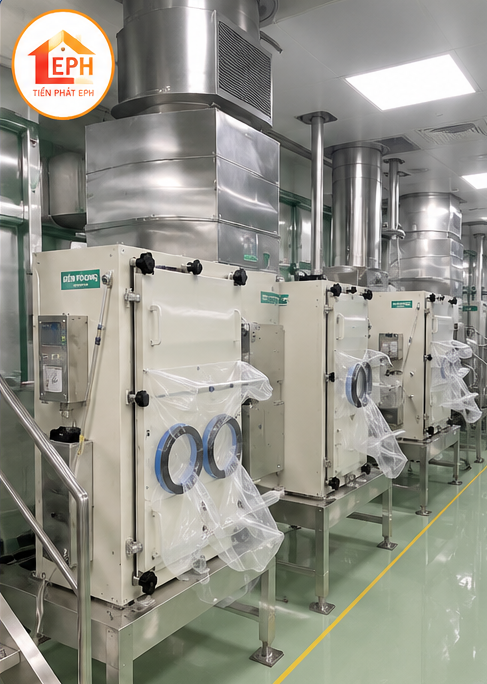

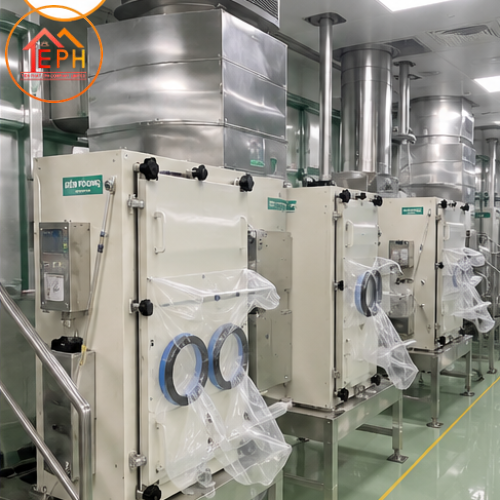

Hình 3: Hệ thống BIBO xử lý không khí phòng sạch dược phẩm (Nguồn: TIẾN PHÁT EPH)

BIBO Housing được sử dụng trong các khu vực yêu cầu kiểm soát ô nhiễm nghiêm ngặt.

Thông Số Kỹ Thuật Tham Khảo

Thông số	Giá trị
Vật liệu	Thép sơn tĩnh điện / SS304 / SS316L
Cấp lọc	G4 đến ULPA U16
Độ kín	Class C - D theo EN1886
Áp suất làm việc	±2500 Pa
Kiểu thay lọc	Bag In Bag Out
Kiểu lắp đặt	Side Access / Top Access
Cổng kiểm tra	PAO/DOP Port
Đồng hồ áp suất	Tùy chọn
Kích thước	Thiết kế theo yêu cầu
Tiêu chuẩn	ISO 14644, EN1822, ASHRAE
