Van Điều Tiết Không Khí Khí Nén (Pneumatic Cylinder Damper) Là Gì?
Trong các hệ thống HVAC và xử lý không khí công nghiệp, việc kiểm soát lưu lượng gió đóng vai trò quan trọng nhằm đảm bảo hiệu suất vận hành, duy trì áp suất thiết kế và tối ưu chi phí năng lượng.
Van điều tiết không khí khí nén (Pneumatic Cylinder Damper) là thiết bị cơ khí được sử dụng để điều chỉnh hoặc ngăn chặn dòng không khí bên trong hệ thống ống gió, AHU, hệ thống xử lý bụi, lò đốt và các thiết bị xử lý không khí khác.
Damper hoạt động như một van điều khiển lưu lượng. Thiết bị có thể vận hành bằng tay hoặc tự động. Trong các hệ thống hiện đại, Pneumatic Cylinder Damper thường được điều khiển bằng xi lanh khí nén kết hợp tín hiệu từ PLC, BMS hoặc bộ điều khiển nhiệt độ nhằm duy trì lưu lượng không khí theo yêu cầu thực tế.

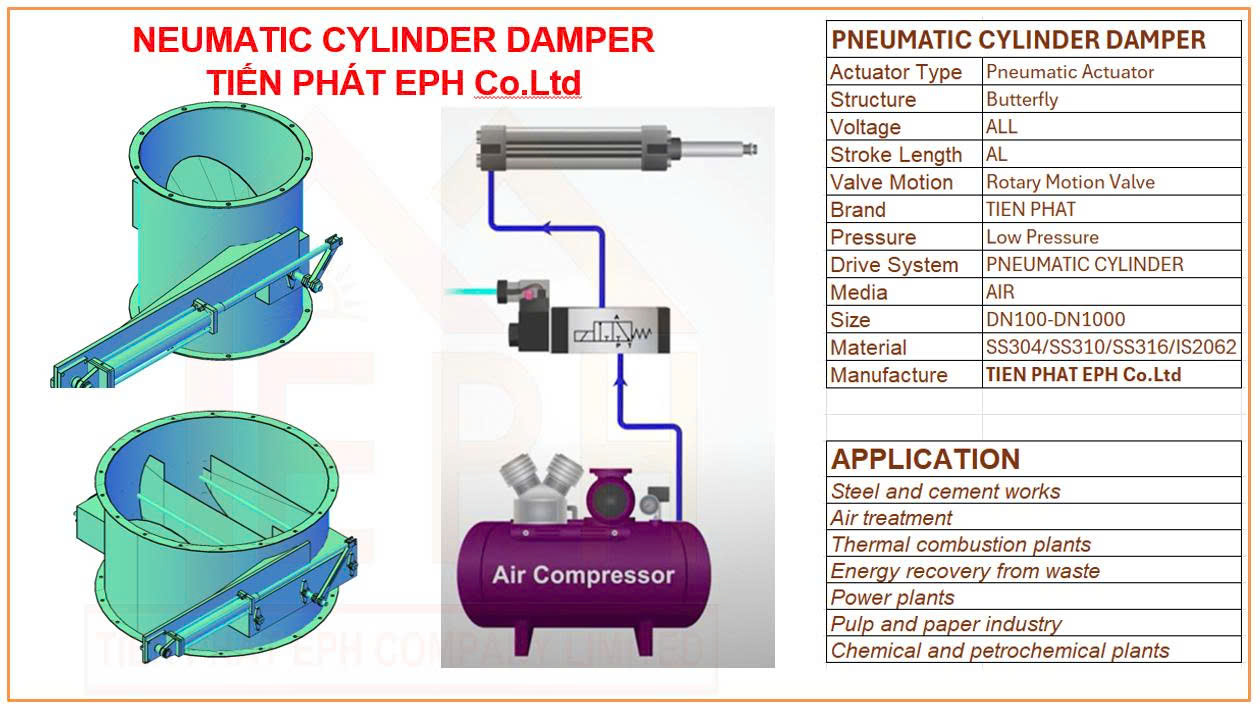

Hình 1: Van điều tiết khí nén dạng cánh bướm được sử dụng trong hệ thống HVAC và xử lý không khí công nghiệp.(Source: Tiến Phát EPH)
Chức Năng Của Pneumatic Cylinder Damper
Van điều tiết khí nén được sử dụng để:
- Điều chỉnh lưu lượng không khí trong hệ thống HVAC.
- Đóng hoặc mở hoàn toàn đường gió.
- Cân bằng lưu lượng giữa các khu vực.
- Duy trì áp suất thiết kế trong hệ thống.
- Tối ưu hiệu suất quạt và thiết bị xử lý không khí.
- Hỗ trợ tự động hóa trong các nhà máy hiện đại.
Trong các hệ thống điều hòa trung tâm, damper còn được sử dụng để ngắt luồng gió đến những khu vực không sử dụng nhằm giảm tiêu thụ năng lượng.
Nguyên Lý Hoạt Động
Pneumatic Cylinder Damper vận hành dựa trên nguồn khí nén cấp vào xi lanh truyền động.
Khi nhận tín hiệu điều khiển:
- Van điện từ cấp khí cho xi lanh.
- Xi lanh tạo chuyển động tịnh tiến.
- Cơ cấu liên kết chuyển đổi thành chuyển động quay của cánh damper.
- Cánh van mở hoặc đóng theo góc cài đặt.
- Lưu lượng không khí được điều chỉnh theo yêu cầu.
Toàn bộ quá trình diễn ra nhanh chóng và chính xác, giúp hệ thống duy trì trạng thái vận hành ổn định.

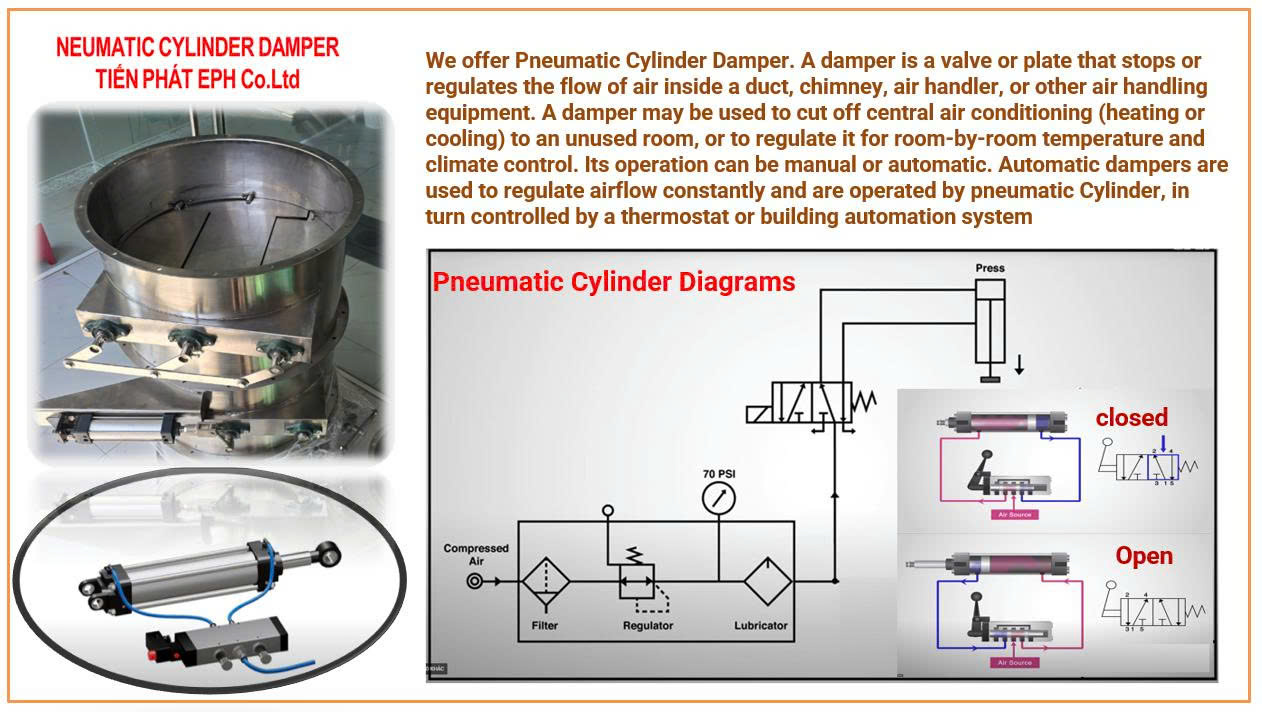

Hình 2: Sơ Đồ Nguyên Lý Điều Khiển Khí Nén.(Source: Tiến Phát EPH)
Hệ thống khí nén bao gồm bộ lọc khí, bộ điều áp, van điện từ và xi lanh điều khiển damper.
Cấu Tạo Pneumatic Cylinder Damper
Thân Van
Thân van được gia công chính xác bằng:
- SS304
- SS310
- SS316
- Thép Carbon IS2062
Tùy thuộc vào môi trường sử dụng và yêu cầu chống ăn mòn.
Cánh Van Butterfly
Thiết kế dạng cánh bướm giúp:
- Giảm tổn thất áp suất.
- Đóng mở linh hoạt.
- Điều tiết lưu lượng hiệu quả.
Xi Lanh Khí Nén
Là bộ phận tạo lực chính giúp đóng mở damper.
Ưu điểm:
- Độ bền cao.
- Phản hồi nhanh.
- Hoạt động ổn định trong môi trường công nghiệp.
Bộ Điều Khiển Khí Nén
Bao gồm:
- Van điện từ
- Bộ lọc khí
- Bộ điều áp
- Bộ bôi trơn khí nén
Giúp đảm bảo áp suất khí ổn định cho toàn bộ hệ thống.
Hình 3: Cấu Tạo Thực Tế Pneumatic Cylinder Damper (Source: Tiến Phát EPH)
Pneumatic Cylinder Damper được chế tạo bằng inox với cơ cấu dẫn động khí nén công nghiệp.
Ưu Điểm Nổi Bật
Điều Khiển Chính Xác
Cho phép kiểm soát lưu lượng không khí theo yêu cầu vận hành.
Tốc Độ Phản Hồi Nhanh
Xi lanh khí nén đóng mở nhanh hơn nhiều so với cơ cấu cơ khí truyền thống.
Hoạt Động Ổn Định
Ít hỏng hóc và có tuổi thọ cao.
Dễ Tích Hợp Hệ Thống Tự Động Hóa
Kết nối dễ dàng với:
- PLC
- BMS
- SCADA
- DCS
Tiết Kiệm Năng Lượng
Điều tiết đúng lưu lượng cần thiết giúp giảm tải cho quạt và thiết bị HVAC.
Gia Công Theo Yêu Cầu
Tiến Phát EPH sản xuất theo:
- Kích thước đường ống.
- Áp suất vận hành.
- Nhiệt độ làm việc.
- Yêu cầu vật liệu.
Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Pneumatic Cylinder Damper |
| Kiểu truyền động | Pneumatic Actuator |
| Cấu trúc | Butterfly Damper |
| Chuyển động | Rotary Motion |
| Môi chất | Không khí |
| Áp suất làm việc | Low Pressure |
| Kích thước | DN100 - DN1000 |
| Điện áp điều khiển | Tùy chọn |
| Hành trình xi lanh | Theo thiết kế |
| Vật liệu | SS304, SS310, SS316, IS2062 |
| Điều khiển | Tự động hoặc thủ công |
| Thương hiệu | TIEN PHAT EPH |
| Nơi sản xuất | Việt Nam |
Ứng Dụng Của Pneumatic Cylinder Damper
Sản phẩm được sử dụng rộng rãi trong:
Hệ thống HVAC
- AHU
- FCU
- Chiller Plant
- Ventilation System
Nhà máy Xi Măng
Điều tiết lưu lượng khí trong dây chuyền sản xuất.
Nhà máy Thép
Kiểm soát khí nóng và khí công nghệ.
Nhà máy Nhiệt Điện
Điều chỉnh lưu lượng khí đốt và khí thải.
Nhà máy Hóa Chất
Kiểm soát luồng khí trong quy trình sản xuất.
Nhà máy Giấy
Điều tiết khí trong hệ thống sấy và xử lý nguyên liệu.
Hệ Thống Xử Lý Bụi
Điều phối luồng hút bụi tại nhiều điểm khác nhau.
Vì Sao Chọn Tiến Phát EPH?
Tiến Phát EPH là đơn vị chuyên thiết kế và sản xuất thiết bị HVAC, thiết bị phòng sạch và hệ thống xử lý không khí công nghiệp tại Việt Nam.
Chúng tôi cung cấp:
- Thiết kế theo yêu cầu.
- Gia công inox chất lượng cao.
- Hỗ trợ bản vẽ kỹ thuật.
- Tư vấn lựa chọn vật liệu phù hợp.
- Hỗ trợ lắp đặt và bảo trì.
- Thời gian sản xuất nhanh.
Thông Tin Liên Hệ
CÔNG TY TNHH TIẾN PHÁT EPH
Hotline: 0775 172 639
Email: minhtien@tienphateph.com
Website: www.tietphateph.com
Địa Chỉ: 156/6 Bình Thới Phường 14, Quận 11, TP. Hồ Chí Minh.
Liên hệ ngay với Tiến Phát EPH để được tư vấn giải pháp Buồng phòng sạch Modular phù hợp với nhu cầu sản xuất của doanh nghiệp và nhận báo giá nhanh chóng.
FAQ
Pneumatic Cylinder Damper dùng để làm gì?
Thiết bị dùng để điều chỉnh hoặc đóng mở lưu lượng không khí trong hệ thống HVAC và đường ống công nghiệp.
Van có thể điều khiển tự động không?
Có. Sản phẩm có thể kết nối với PLC, BMS hoặc hệ thống tự động hóa nhà máy.
Tiến Phát EPH có sản xuất theo kích thước riêng không?
Có. Sản phẩm được thiết kế và gia công theo yêu cầu từng dự án.
Nên chọn SS304 hay SS316?
SS304 phù hợp đa số môi trường công nghiệp. SS316 được khuyến nghị cho môi trường ăn mòn cao hoặc hóa chất.
